Siłownik pneumatyczny drzwi Iveco Crossway OK80 L ARWS – OE 504193946 / 23300692

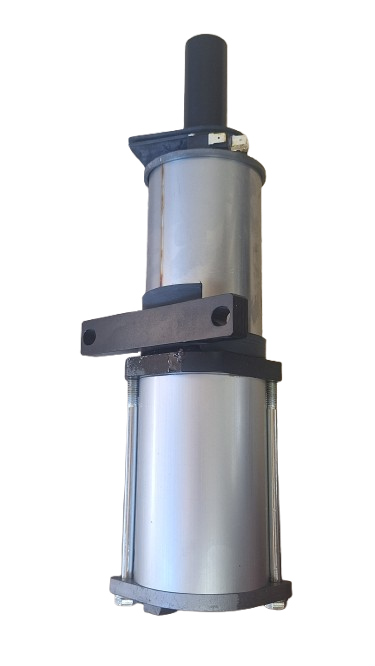

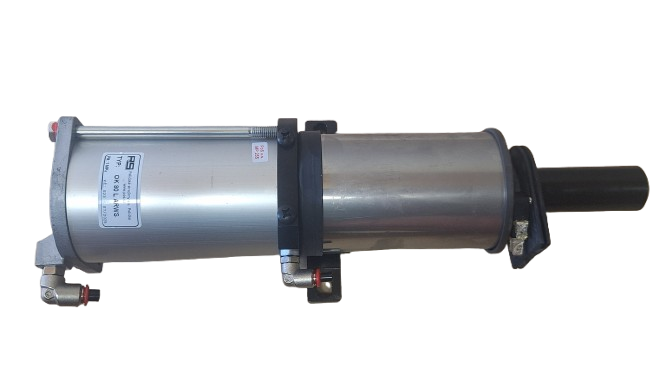

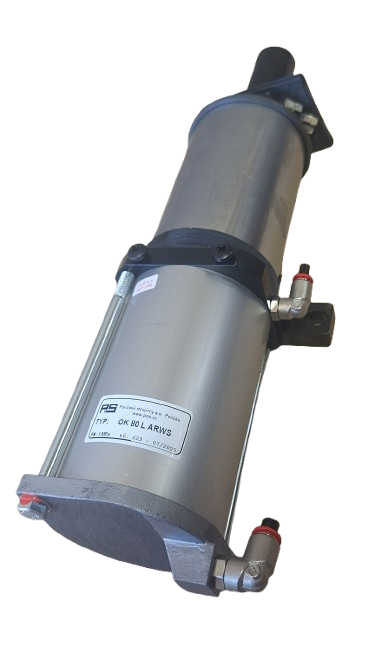

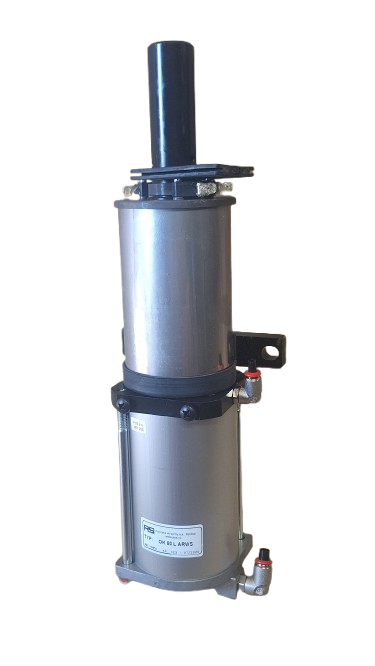

Oryginalny pneumatyczny siłownik otwierania i zamykania drzwi OK80 L ARWS, stosowany w systemach drzwiowych autobusów Iveco / Irisbus Crossway.

Siłownik odpowiada za pneumatyczne sterowanie skrzydłem drzwi. Wersja oznaczona literą L przeznaczona jest do obsługi lewych drzwi. Producent określa model 23300692 jako obrotowy siłownik drzwi OK80 L ARWS, przeznaczony do otwierania i zamykania drzwi pojazdu za pomocą sprężonego powietrza.

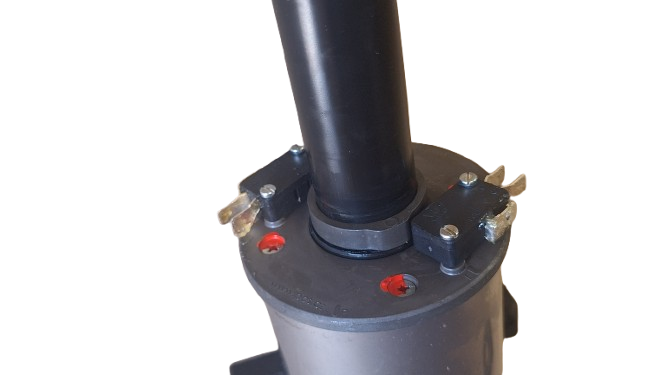

Siłownik wyposażony jest w dwa mikrowyłączniki służące do kontroli i sygnalizacji położenia mechanizmu drzwi. W dokumentacji widoczny jest m.in. wyłącznik sygnalizacji zamknięcia drzwi oraz element związany z układem rewersu. Charakterystyczną cechą konstrukcji OK80 jest znaczny wzrost momentu obrotowego podczas końcowej fazy zamykania. Podczas normalnego zamykania minimalny moment na wyjściu wynosi 100 Nm, natomiast około 5° przed końcem ruchu wzrasta do 220–240 Nm. Rozwiązanie zapewnia mocne dociśnięcie skrzydła drzwi w pozycji zamkniętej. Siłownik współpracuje z instalacją pneumatyczną pojazdu i jest przystosowany do zasilania filtrowanym sprężonym powietrzem – smarowanym lub niesmarowanym. Nominalne ciśnienie pracy wynosi 0,8 MPa, a dopuszczalny zakres według producenta wynosi od 0,3 do 1,0 MPa.

Dane techniczne

• typ: OK80 L ARWS
• numer producenta Poličské strojírny: 23300692
• numer OE Iveco: 504193946
• zastosowanie: Iveco / Irisbus Crossway
• strona: L – lewa
• rodzaj napędu: pneumatyczny
• funkcja: otwieranie i zamykanie drzwi autobusu
• kąt obrotu: minimum 135°
• moment podczas zamykania: minimum 100 Nm
• moment podczas końcowego domykania: 220–240 Nm, około 5° przed końcem ruchu
• ciśnienie nominalne: 0,8 MPa
• ciśnienie minimalne: 0,3 MPa
• ciśnienie maksymalne: 1,0 MPa
• medium robocze: filtrowane sprężone powietrze, smarowane lub niesmarowane
• temperatura otoczenia: od -40°C do +60°C
• temperatura medium: od 0°C do +55°C
• pozycja pracy: pionowa
• przyłącza pneumatyczne: przewody 6/4 oraz 8/6 mm
• mocowanie siłownika: 2 × śruba M10 przez wspornik
• mocowanie osłony: 2 × gwint M6
• średnica wału wyjściowego: Ø32 mm
• wysokość całkowita wg rysunku: ok. 403,2 mm
• wyposażenie: dwa mikrowyłączniki kontroli położenia.

Ważne przy doborze

Siłownik 23300692 / 504193946 jest wersją lewą – OK80 L ARWS. Nie należy mylić go z bardzo podobnym siłownikiem OK80 P ARWS 23300708, który jest wykonaniem na przeciwną stronę. Producent wyszczególnia oba warianty jako osobne części.

To rozróżnienie warto mocno zaznaczyć na dtcbus.pl, ponieważ wizualnie siłowniki OK80 L i OK80 P są bardzo podobne, a kierunek pracy ma znaczenie przy montażu.
