Siłownik pneumatyczny drzwi OD100 LT AW 145° Iveco Crossway / SOR – OE 500021797

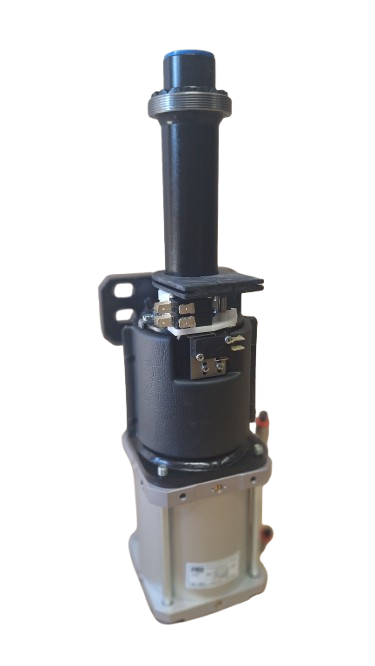

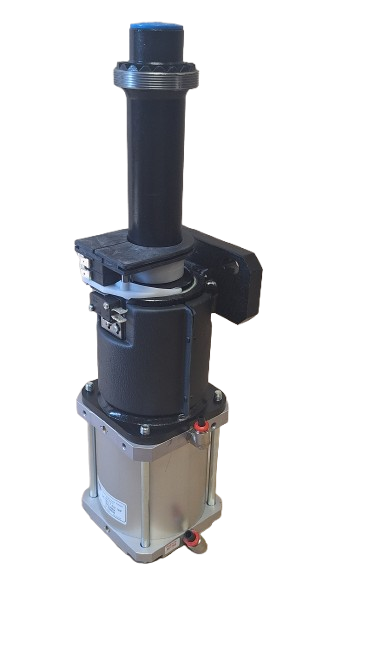

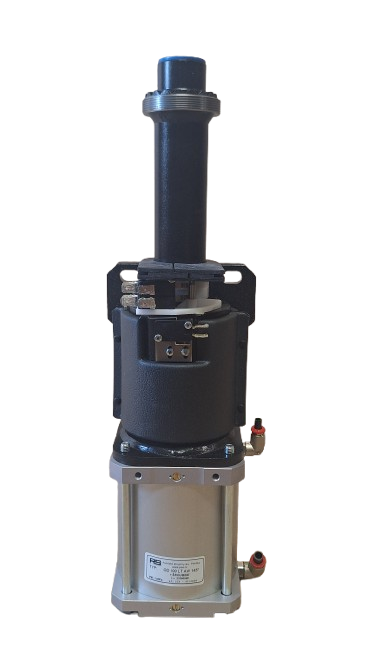

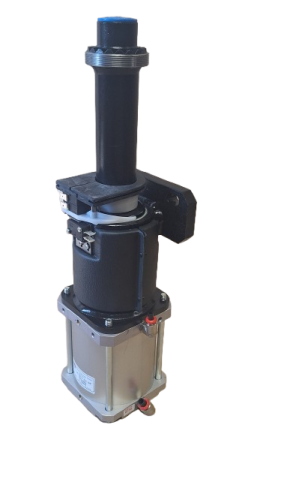

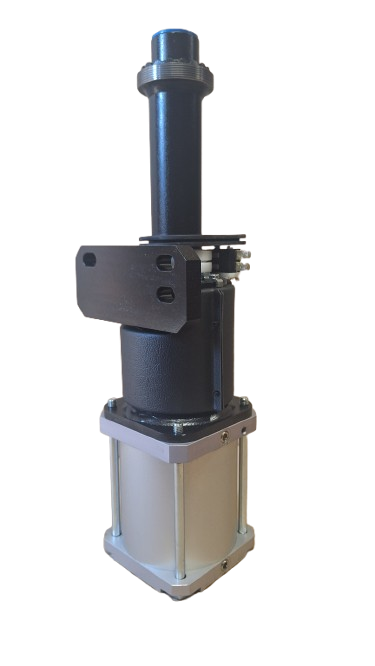

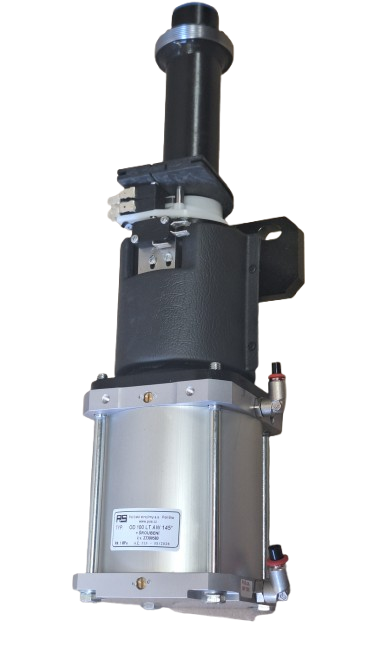

Oryginalny pneumatyczny siłownik otwierania i zamykania drzwi OD100 LT AW 145°, stosowany w systemach drzwiowych autobusów Iveco / Irisbus Crossway oraz SOR.

Siłownik przeznaczony jest do obsługi drzwi jednoskrzydłowych otwieranych w lewo. Mechanizm wykorzystuje sprężone powietrze do przekształcenia ruchu liniowego tłoka w ruch obrotowy wału wyjściowego odpowiedzialnego za pracę mechanizmu drzwi. Producent określa konstrukcję jako pneumatyczny siłownik liniowy Ø100 mm współpracujący z przekładnią zamieniającą ruch posuwisty na obrotowy.

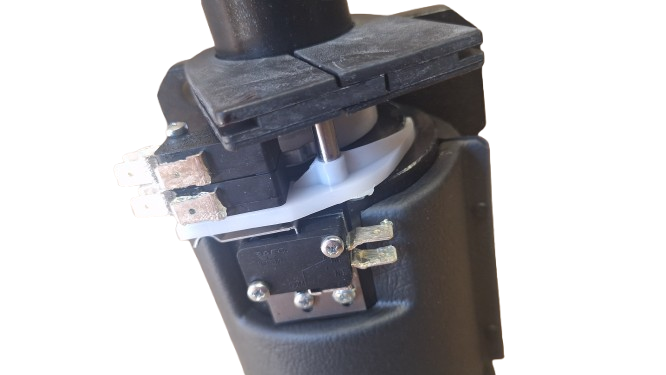

Wersja AW posiada bardzo istotną funkcję unoszenia skrzydła drzwi w końcowej fazie zamykania. Podczas domykania wał wyjściowy wykonuje dodatkowy ruch osiowy o skoku około 13 mm, dzięki któremu skrzydło zostaje uniesione i prawidłowo osadzone w mechanizmie zamknięcia. Rozwiązanie to służy również do zabezpieczenia drzwi w pozycji zamkniętej podczas jazdy. Mechanizm posiada również tłumienie ruchu w położeniach krańcowych, co ogranicza gwałtowne uderzenia drzwi podczas pełnego otwarcia i zamknięcia. Siłownik wyposażony jest w dwa mikrowyłączniki sygnalizujące położenie wału wyjściowego oraz dodatkowy mikrowyłącznik układu rewersu.

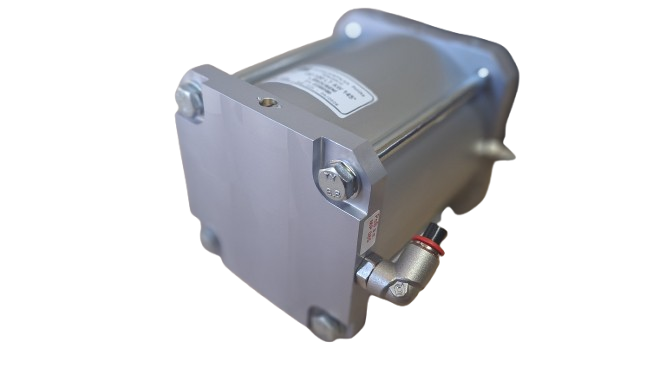

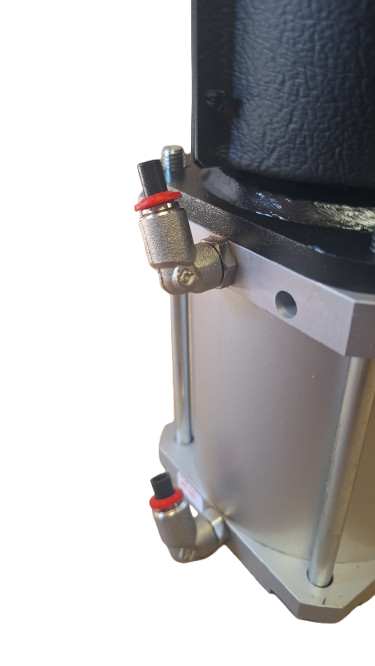

W prezentowanej wersji wał wyjściowy wykonuje obrót minimum 145°. Wariant odpowiadający numerowi 23300580 / 23414087 wyposażony jest w kolanka pneumatyczne przystosowane do przewodów 6/4 oraz 8/6 mm.

Dane techniczne

• Typ: OD100 LT AW 145°
• Rodzaj: pneumatyczny siłownik / mechanizm napędowy drzwi
• Zastosowanie: drzwi jednoskrzydłowe otwierane w lewo
• Kąt obrotu wału wyjściowego: min. 145°
• Skok osiowy wału: 13 mm
• Ciśnienie nominalne: 0,8 MPa
• Minimalne ciśnienie robocze: 0,3 MPa
• Maksymalne ciśnienie: 1,0 MPa
• Moment obrotowy podczas zamykania: min. 100 Nm
• Moment w końcowej fazie domykania: do min. 280 Nm – około 5° przed końcem ruchu
• Temperatura otoczenia: od -40°C do +60°C
• Temperatura medium: od 0°C do +55°C
• Przyłącza pneumatyczne: przewody 6/4 oraz 8/6 mm
• Mocowanie: 3 × śruba M10 poprzez wspornik
• Gwint mocujący: M60 × 1,5

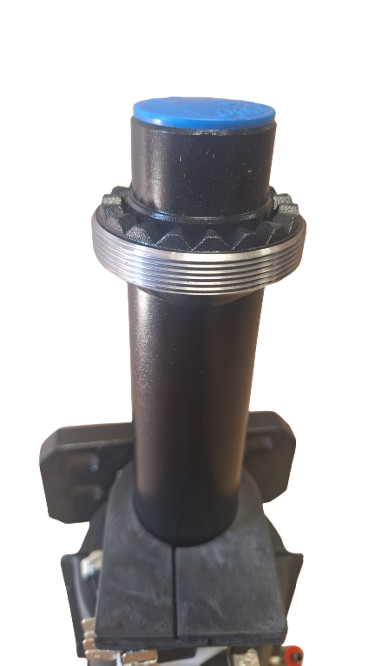

• Mocowanie ramienia: Ø42 mm / połączenie zębate wału wyjściowego.

Numery katalogowe / OE

Iveco / Irisbus:

• 500021797
• 5001844871

Poličské strojírny / POS:

• 23414087
• 23300580

W dokumentacji producenta numer 23300580 występuje jako wykonanie OD100 LT AW 145° + kolanka 6/4, 8/6, natomiast późniejsze zestawienia cross-reference wskazują numer 23414087 dla tego samego typu wykonania.

Zastosowanie

Siłownik stosowany jest w pneumatycznych systemach drzwi autobusowych m.in.:

Iveco / Irisbus Crossway
SOR

Ze względu na występowanie wielu odmian siłowników rodziny OD100 — LT/PT, różne kąty obrotu oraz różne konfiguracje przyłączy — przed zakupem zalecamy porównanie numeru OE, oznaczenia siłownika oraz kierunku otwierania drzwi.

Najważniejsze cechy

• oryginalny element systemu drzwiowego,
• wersja LT – do drzwi otwieranych w lewo,
• kąt pracy 145°,
• pneumatyczne otwieranie i zamykanie,
• unoszenie drzwi podczas końcowej fazy domykania – skok 13 mm,
• wysoki moment domykający,
• tłumienie ruchu w położeniach krańcowych,
• mikrowyłączniki kontroli położenia i rewersu,
• przyłącza pneumatyczne 6/4 i 8/6,
• zastosowanie m.in. Iveco Crossway i SOR.
