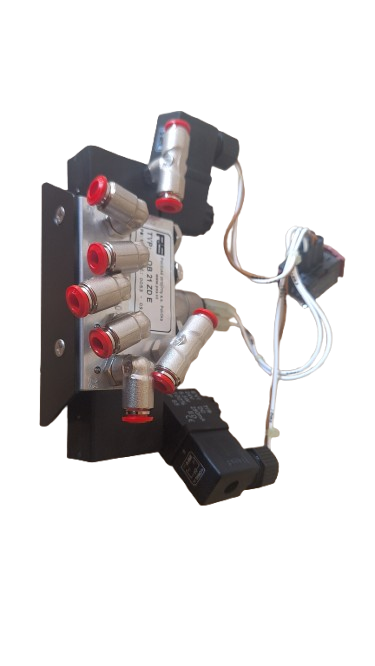

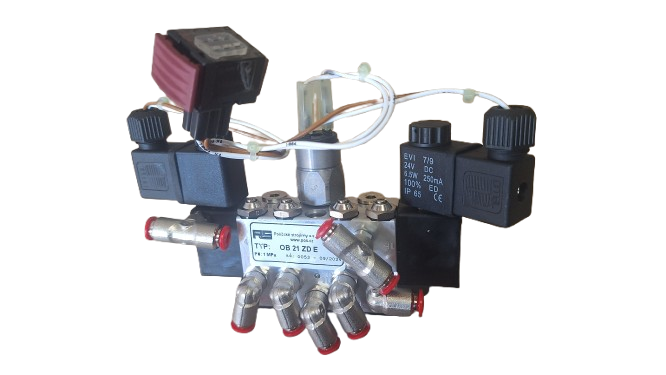

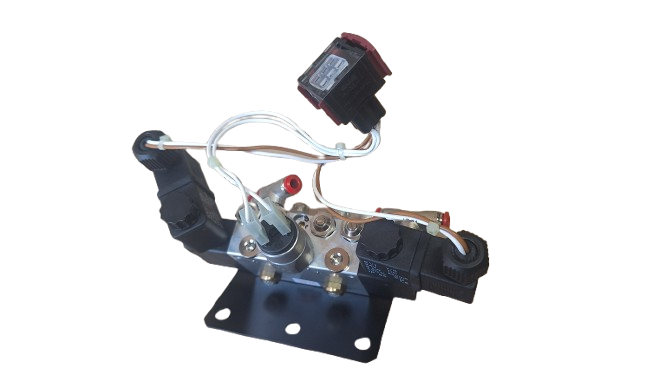

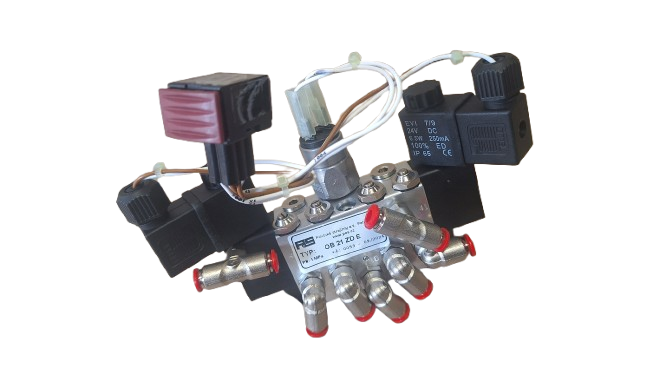

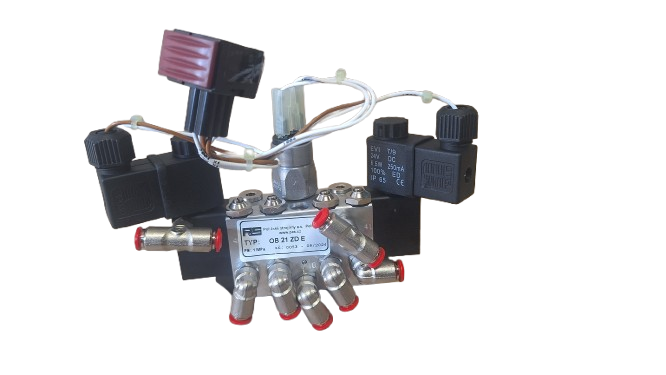

Zawór sterujący drzwi OB21ZDE Iveco Crossway / Arway – OE 5801498939 23306216

Oryginalny pneumatyczno-elektryczny blok sterujący drzwi OB21 ZD E, stosowany w systemach drzwiowych autobusów Iveco / Irisbus Crossway oraz Arway.

Zawór, określany przez producenta Poličské strojírny jako Control Block OB21 ZD E, odpowiada za sterowanie pracą pneumatycznego mechanizmu drzwi autobusu. Element zarządza przepływem sprężonego powietrza podczas otwierania i zamykania drzwi oraz współpracuje z elektrycznym układem sterowania pojazdu. Numer katalogowy producenta 23306216 odpowiada wykonaniu OB21 ZD E.

Blok OB21 posiada zintegrowane zawory dławiące umożliwiające regulację prędkości ruchu skrzydła drzwi. Pozwala to na prawidłowe ustawienie dynamiki otwierania i zamykania drzwi oraz ograniczenie gwałtownych ruchów mechanizmu. Producent przewidział również funkcję kontrolowanego, powolnego ponownego napełniania układu pneumatycznego po użyciu awaryjnego zaworu otwierania drzwi.

W układzie znajduje się również presostat kontrolujący ciśnienie w systemie pneumatycznym drzwi. Blok współpracuje z awaryjnymi zaworami pneumatycznymi i stanowi centralny element odpowiedzialny za sterowanie przepływem powietrza pomiędzy instalacją pojazdu a mechanizmem drzwi. Sterowanie elektryczne pracuje przy napięciu 24 V DC, typowym dla instalacji autobusowej. Widoczne na zaworze elektrozawory wykonują polecenia otwarcia i zamknięcia, natomiast pneumatyczna część bloku kieruje sprężone powietrze do odpowiednich obwodów napędu drzwi.

Dane produktu

• typ: OB21 ZD E / OB21ZDE
• rodzaj: pneumatyczno-elektryczny blok sterujący / zawór drzwi
• producent systemu: Poličské strojírny a.s. – POS
• numer POS: 23306216
• numer OE Iveco: 5801498939
• numer porównawczy FRA: 2701766
• napięcie sterujące: 24 V DC
• medium robocze: sprężone powietrze
• przyłącza pneumatyczne: przewody 6/4 oraz 8/6 mm
• kontrola ciśnienia: zintegrowany presostat
• regulacja prędkości drzwi: zintegrowane zawory dławiące
• funkcja awaryjna: kontrolowane ponowne napełnianie układu po użyciu zaworu awaryjnego
• zastosowanie: pneumatyczne systemy drzwi autobusowych Iveco / Irisbus.

Zastosowanie

Iveco / Irisbus Crossway
Iveco / Irisbus Arway

Zestawienie części POS dla autobusów Iveco przypisuje zawór OB21ZDE o numerze OE 5801498939 właśnie do rodziny pneumatycznych systemów drzwiowych Iveco.

Ważne przy doborze zaworu

W systemach drzwiowych Crossway występuje kilka bardzo podobnych wizualnie bloków z rodziny OB21 i OB22. Przed zakupem należy porównać pełne oznaczenie zaworu oraz numer OE.

Dla porównania:

• OB21ZA – OE 504196393
• OB21ZD – OE 5801349138
• OB21ZDE – OE 5801498939 / POS 23306216
• OB22ZDE – OE 5801498937

Katalog POS rozróżnia również wiele dalszych odmian OB21, m.in. ZD, OTD, OTD E, ZD W i ZD E DS, dlatego samo podobieństwo wyglądu zaworu nie jest wystarczające do prawidłowego doboru części.

Najważniejsze cechy

• oryginalny blok sterujący systemu drzwiowego POS,
• sterowanie pneumatycznym otwieraniem i zamykaniem drzwi,
• wykonanie OB21 ZD E,
• elektrozawory sterowane napięciem 24 V DC,
• kontrola ciśnienia w układzie,
• regulacja prędkości ruchu drzwi,
• funkcja łagodnego napełniania instalacji po awaryjnym rozprężeniu,
• przyłącza pneumatyczne 6/4 i 8/6 mm,
• zastosowanie w autobusach Iveco / Irisbus Crossway i Arway,
• OE 5801498939,
• POS 23306216.
