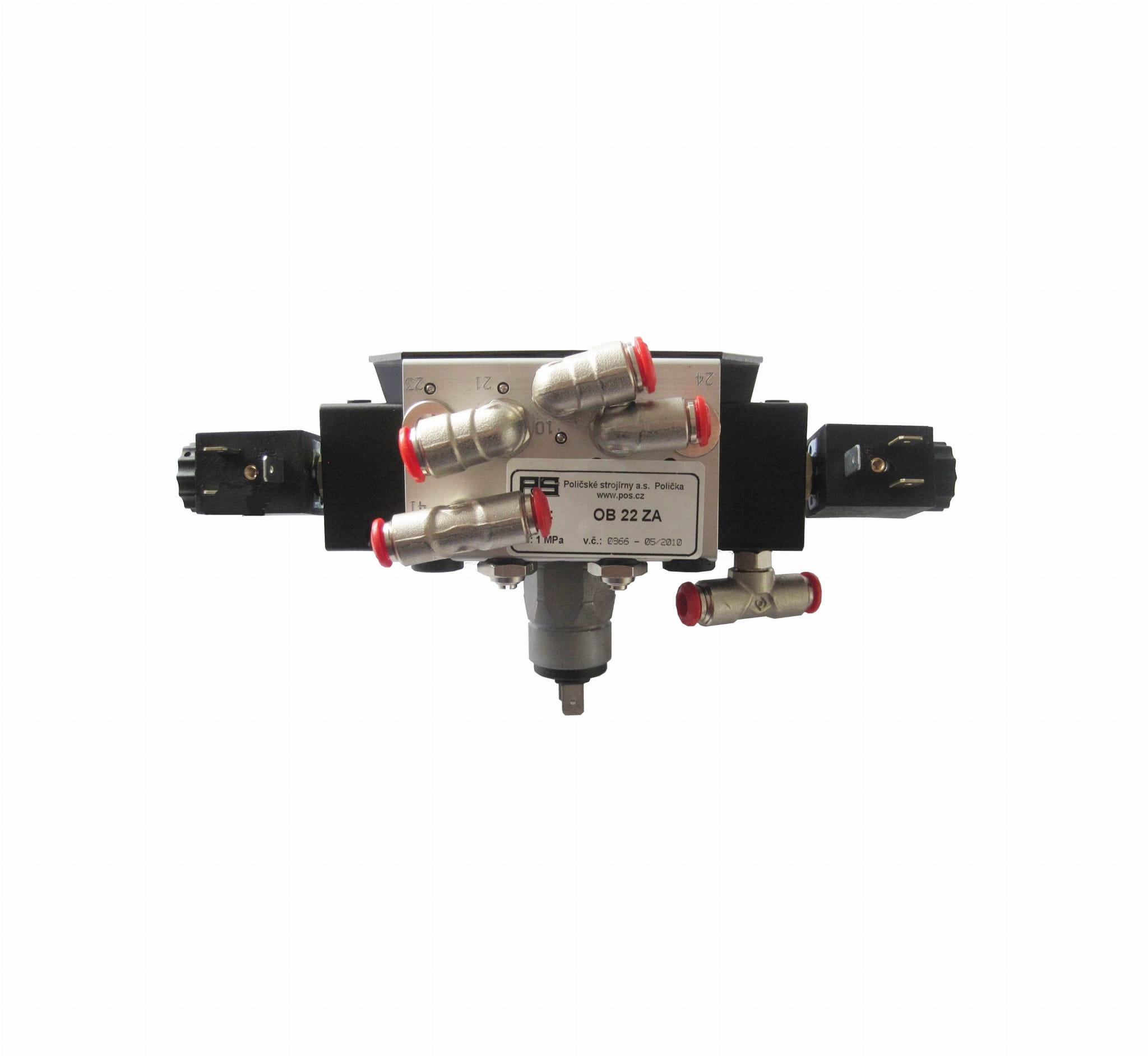

Zawór drzwi OB22ZA Crossway 504196389
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Zawór sterowania drzwi OB22ZA Iveco Crossway – OE 504196389
Zawór sterowania drzwiami typu OB22ZA przeznaczony do pneumatycznego układu drzwi jednoskrzydłowych w autobusach Iveco Irisbus Crossway. Element odpowiada za sterowanie pracą mechanizmu drzwi przy wykorzystaniu sprężonego powietrza.
Oryginalne oznaczenie producenta Poličské strojírny / MPS: 23300788 – Control Block OB22ZA.
Blok OB22 został zaprojektowany do obsługi jednoskrzydłowych drzwi pojazdów. Jako medium robocze wykorzystuje filtrowane sprężone powietrze – smarowane lub niesmarowane. Nominalne ciśnienie pracy wynosi 0,8 MPa, minimalne 0,3 MPa, a maksymalne 1 MPa.
Funkcja zaworu OB22ZA
OB22ZA jest kompletnym blokiem sterującym pracą drzwi. Producent przewiduje jego współpracę z pneumatycznym napędem drzwi OD100 AW145 oraz z zaworami awaryjnego otwierania drzwi.
Wewnątrz bloku znajdują się zintegrowane zawory dławiące, które umożliwiają regulację prędkości ruchu skrzydła drzwi. Konstrukcja zaworu zapewnia również łagodne ponowne napełnianie układu pneumatycznego po użyciu zaworu awaryjnego, co ogranicza gwałtowne uruchomienie mechanizmu drzwi.
OB22ZA wyposażony jest także w wyłącznik / czujnik ciśnienia służący do kontroli ciśnienia w układzie pneumatycznym.
Dane techniczne
- Typ: OB22ZA
- Zastosowanie: Iveco Irisbus Crossway
- Rodzaj drzwi: jednoskrzydłowe
- Numer OE Iveco: 504196389
- Numer producenta: 23300788
- Producent: Poličské strojírny / MPS
- Napięcie znamionowe: 24 V DC
- Medium robocze: filtrowane sprężone powietrze, smarowane lub niesmarowane
- Ciśnienie nominalne: 0,8 MPa
- Minimalne ciśnienie: 0,3 MPa
- Maksymalne ciśnienie: 1 MPa
- Temperatura otoczenia: -40°C do +60°C
- Temperatura medium: 0°C do +55°C
- Przyłącza pneumatyczne: przewody 6/4 oraz 8/6 mm
- Mocowanie: 2 × śruba M8 przez wspornik
- Stopień ochrony: IP21; IP65 przy zastosowaniu odpowiedniego gniazda konektorowego
- Konektory: 6,3 mm na cewkach i wyłącznikach ciśnienia
- Klasa środowiskowa: C3 wg ISO 9223
Zastosowanie
Zawór OB22ZA stosowany jest jako element sterujący pneumatycznym układem otwierania i zamykania jednoskrzydłowych drzwi autobusowych Iveco Crossway. Ze względu na zintegrowaną regulację przepływu powietrza blok wpływa nie tylko na samo przełączanie funkcji otwierania i zamykania, ale również na płynność i prędkość ruchu drzwi.
Przy doborze części zalecamy porównanie numeru OE oraz oznaczenia znajdującego się na dotychczas zamontowanym zaworze:
OE Iveco: 504196389
MPS / POS: 23300788
Typ: OB22ZA
